데이터베이스 모델링

논리

물리

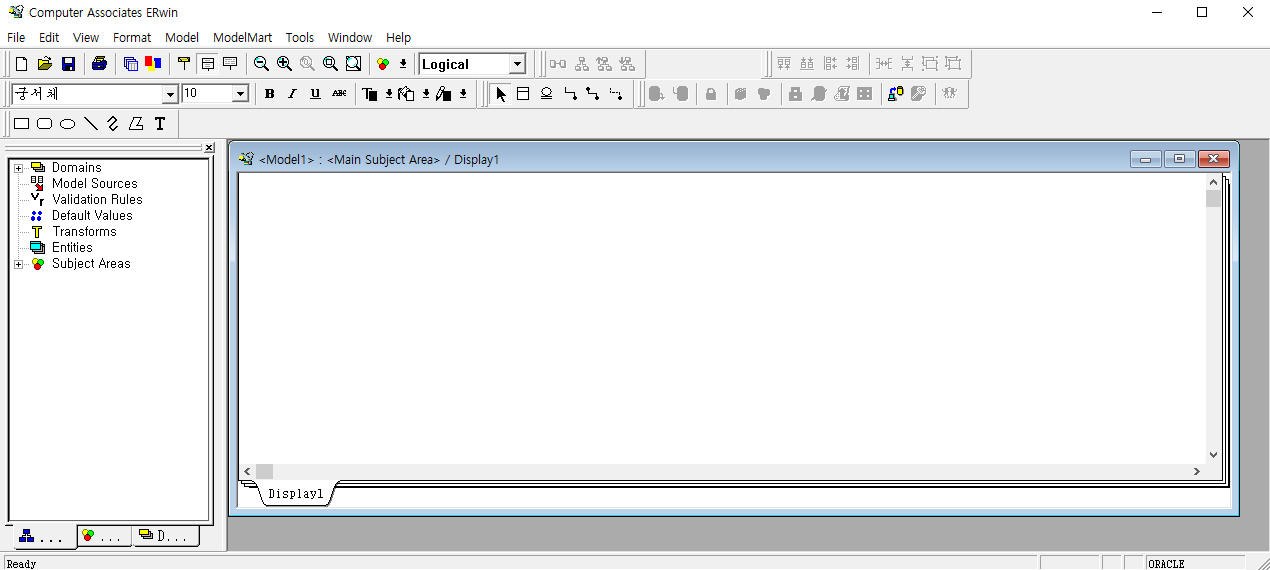

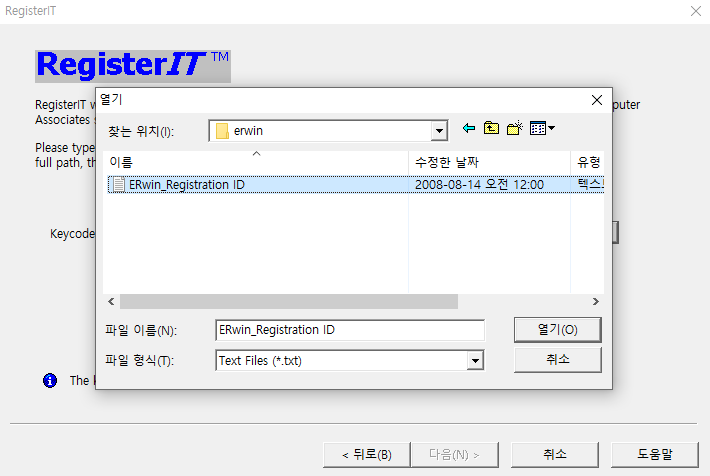

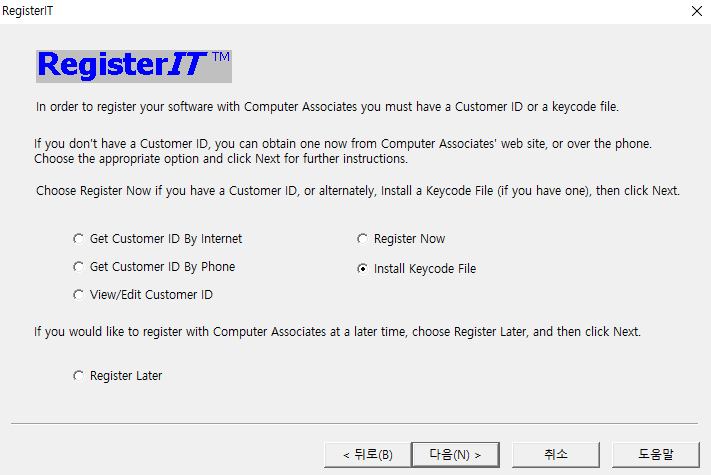

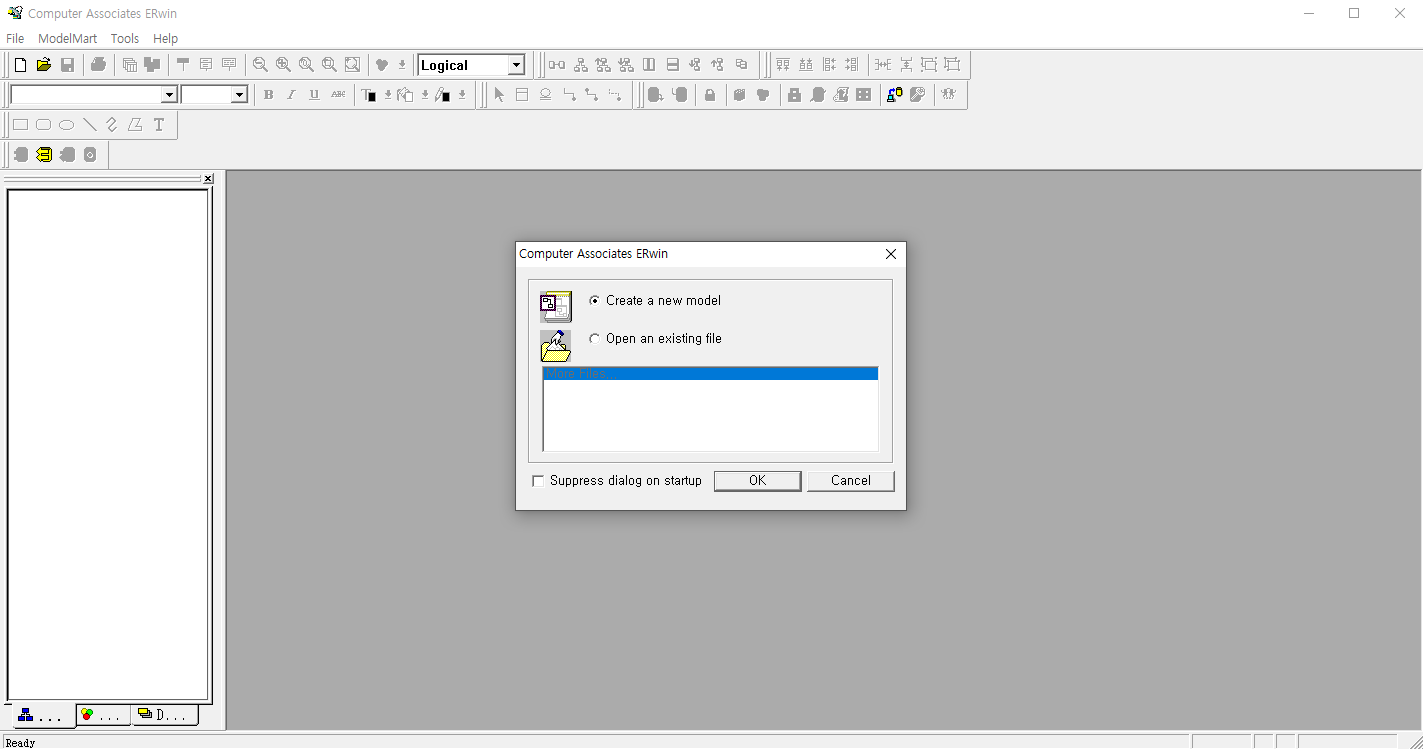

-- ERwin 설치하기

-- 데이터베이스 oracle 9.x 로 설정

-- 모델링 실습 시작

-- 차수 선모양 바꾸기

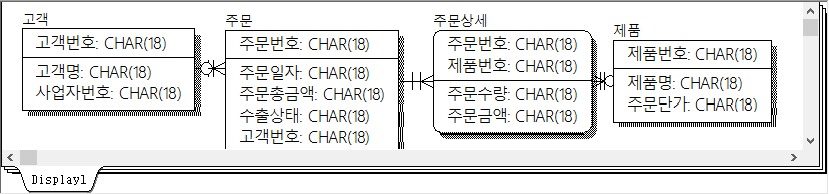

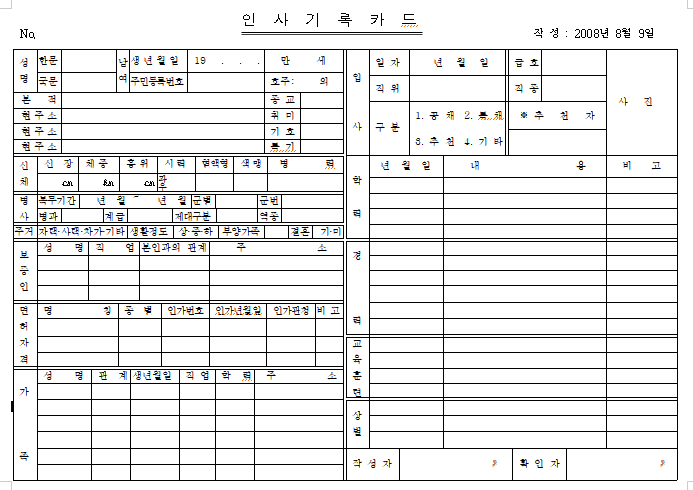

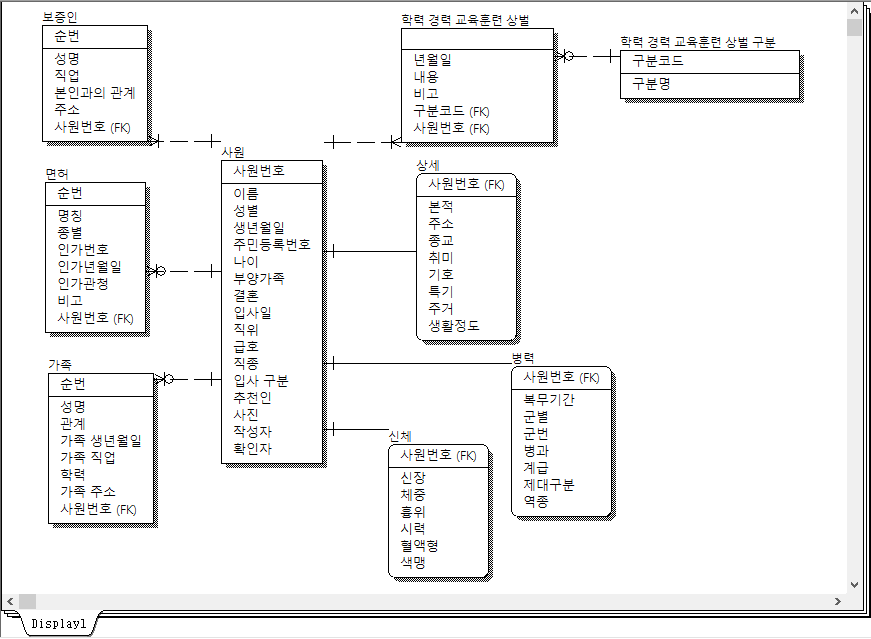

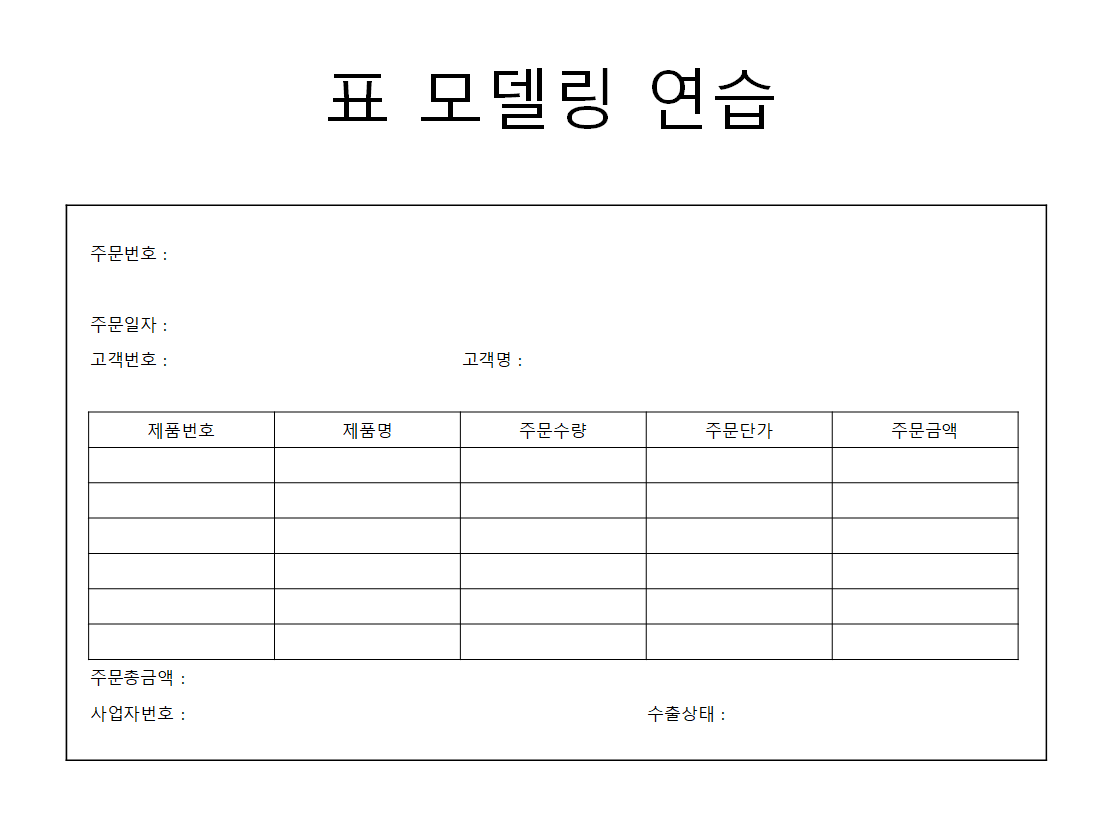

-- 표 모델링 연습

무정규화 상태로 하나의 테이블에 모든 속성 담기

-- Entity(테이블명) / 주식별자 / 속성

tab 누르면 칸 이동

enter 누르면 줄 추가

shift + 왼쪽클릭 수정 (잘 안됨..)

-- 저장하기

<< 단계별 정규화 과정 >>

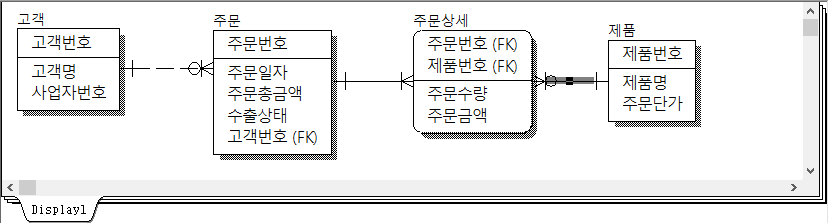

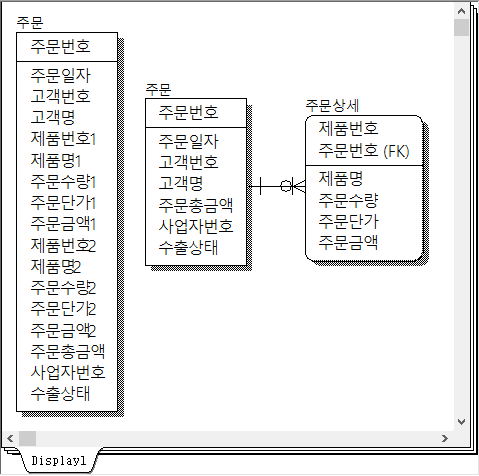

-- 1차 정규화

반복 그룹 속성 추출하기

추출한 개체는 자식이 된다

식별관계가 되도록 한다

차수

부모를 누르고 자식을 누르면 선이 그어진다

identifying relationship : 식별자

-- 2차 정규화

주식별자의 완전 기능 종속 되지않는 속성 추출

(주식별자 속성이 여러개일 때)

부모 개체가 추출되고 반드시 식별관계(실선)

-- 3차 정규화

주식별자의 이행종속 속송 추출

부모 개체가 추출되고 반드시 비식별관계(점선)

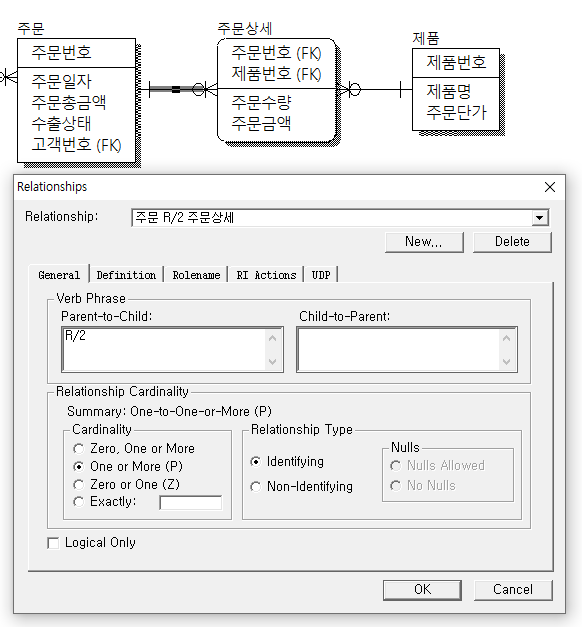

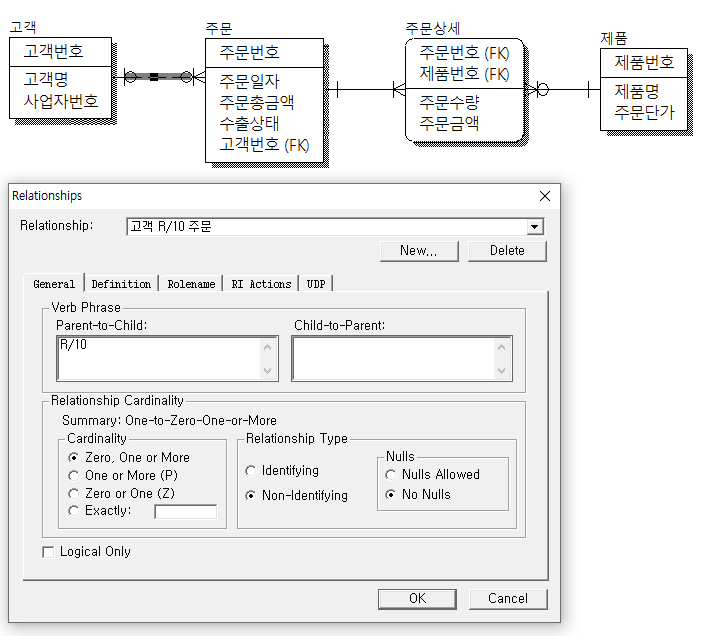

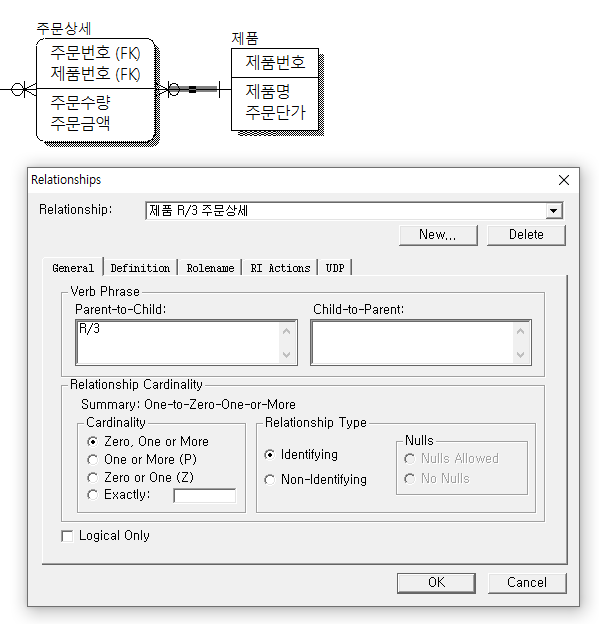

-- 차수 정하기

cardinality(자식)

부모타입은 null

-- Zero or One : 안나올 수 있고 하나만 나올 수 있다

-- One or More : 한번 나올 수 있고 여러번 나올 수 있다

Zero or One : 안나올 수 있고 하나만 나올 수 있다

One or More : 한번 나올 수 있고 여러번 나올 수 있다 (한명이상)

Zero or More : 안나오거나 하나

Exactly : 1:1 관계는 1을 써준다

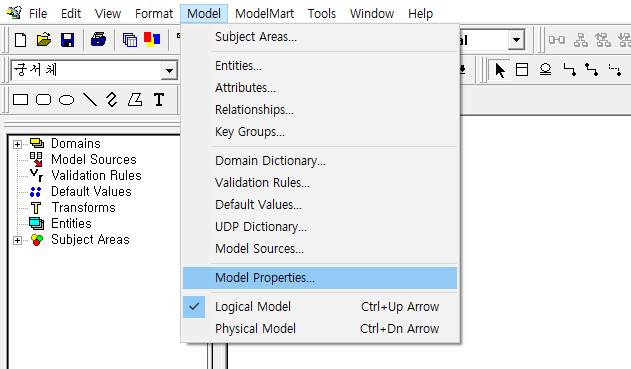

-- Logical 에서 physical로 바꿔준다

-- 영어로 바꿔주기

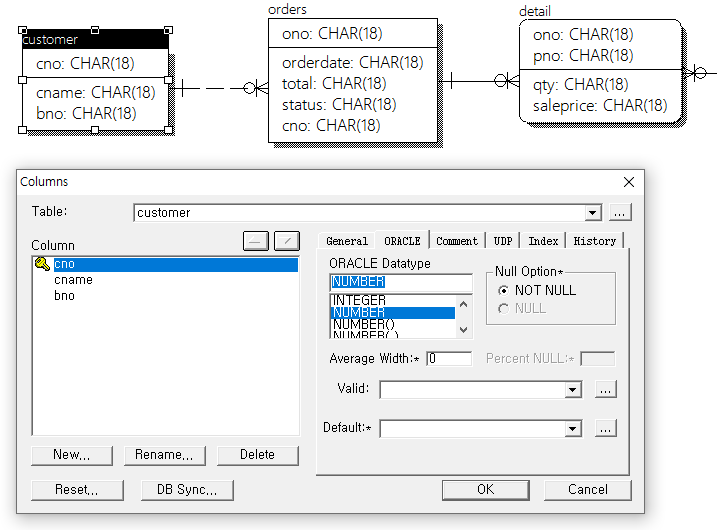

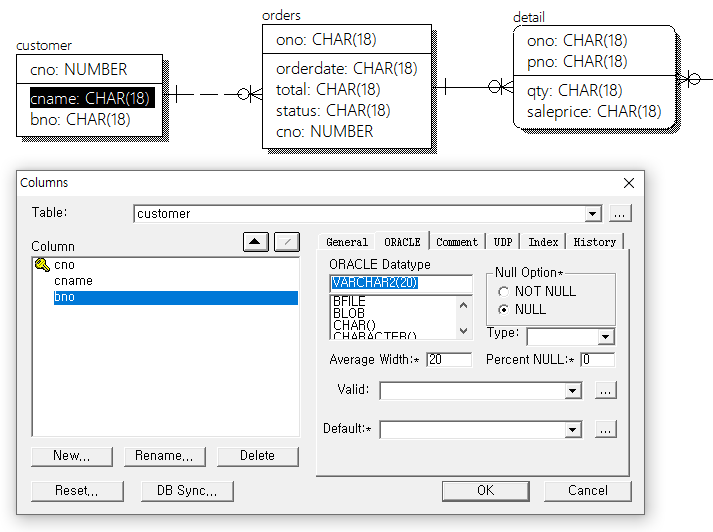

-- 타입 바꿔주기 (더블클릭)

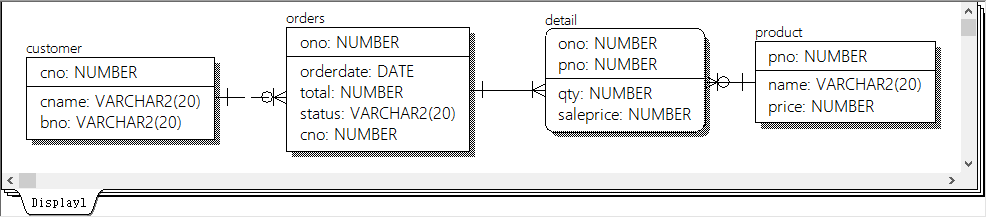

-- 물리 모델링 완성

14:00 ~

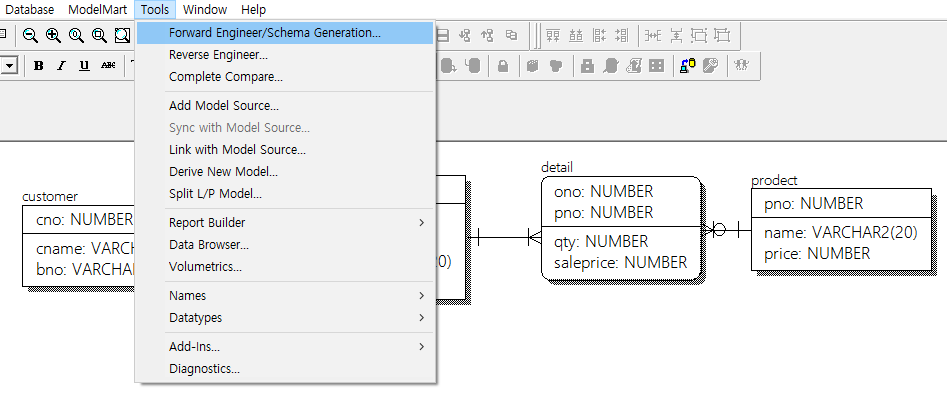

-- Tools

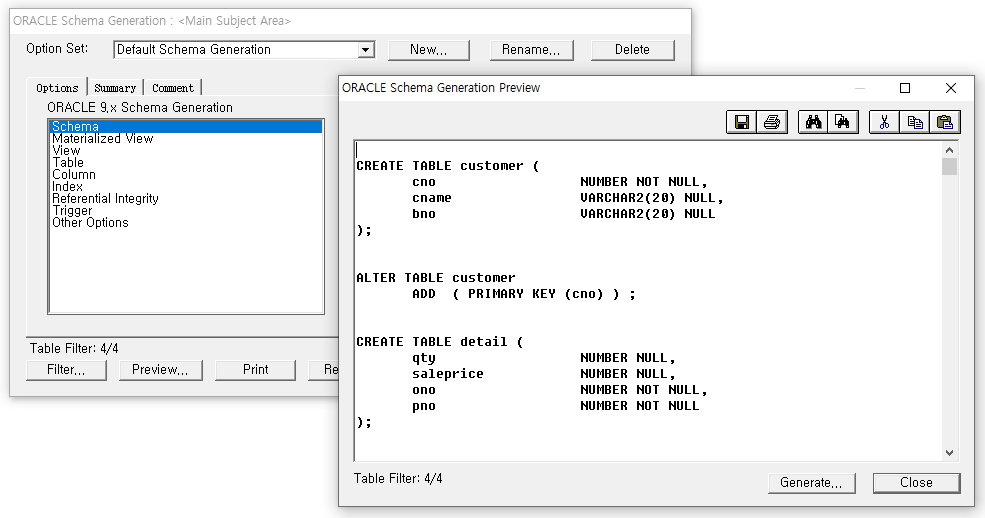

Forward > preview 누르고 schema 트리거 만들기 전까지 복사하기

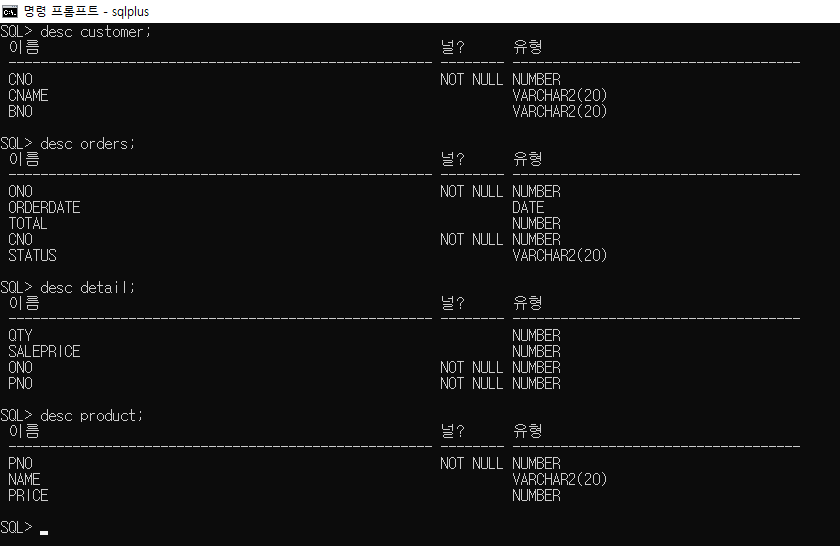

CREATE TABLE customer (
       cno                  NUMBER NOT NULL,
       cname                VARCHAR2(20) NULL,
       bno                  VARCHAR2(20) NULL
);


ALTER TABLE customer
       ADD  ( PRIMARY KEY (cno) ) ;


CREATE TABLE detail (
       qty                  NUMBER NULL,
       saleprice            NUMBER NULL,
       ono                  NUMBER NOT NULL,
       pno                  NUMBER NOT NULL
);


ALTER TABLE detail
       ADD  ( PRIMARY KEY (ono, pno) ) ;


CREATE TABLE orders (
       ono                  NUMBER NOT NULL,
       orderdate            DATE NULL,
       total                NUMBER NULL,
       cno                  NUMBER NOT NULL,
       status               VARCHAR2(20) NULL
);


ALTER TABLE orders
       ADD  ( PRIMARY KEY (ono) ) ;


CREATE TABLE product (
       pno                  NUMBER NOT NULL,
       name                 VARCHAR2(20) NULL,
       price                NUMBER NULL
);


ALTER TABLE product
       ADD  ( PRIMARY KEY (pno) ) ;


ALTER TABLE detail
       ADD  ( FOREIGN KEY (pno)
                             REFERENCES product ) ;


ALTER TABLE detail
       ADD  ( FOREIGN KEY (ono)
                             REFERENCES orders ) ;


ALTER TABLE orders
       ADD  ( FOREIGN KEY (cno)
                             REFERENCES customer ) ;

-- 사용자 새로만들기
